| 材质碳钢 | 品牌ZYSCI |
| 连接形式法兰 | 类型(通道位置)二通式 |
| 驱动方式电子 | 介质温度小于300℃ |
| 型号ZAZP-W | 产品别名电动温控阀 |
| 用途温控 | 适用介质蒸汽 |
| 压力环境常压 |
展开
ZAZP-W分体式电动单座温度调节阀
产品技术资料下载：ZXP&ZAZP系列单座调节阀 产品说明书.PDF 样本.PDF
国内微小流量调节阀现状分析： 请点击查看文章
ZAZP电动调节阀现场使用工况分析：请点击查看文章
前沿技术资讯：ZXP型气动薄膜单座调节阀的结构设计及原理
前沿技术资讯：ZAZP型PID电动单座调节阀的结构设计及原理
结构与原理：ZAZP电动单座调节阀

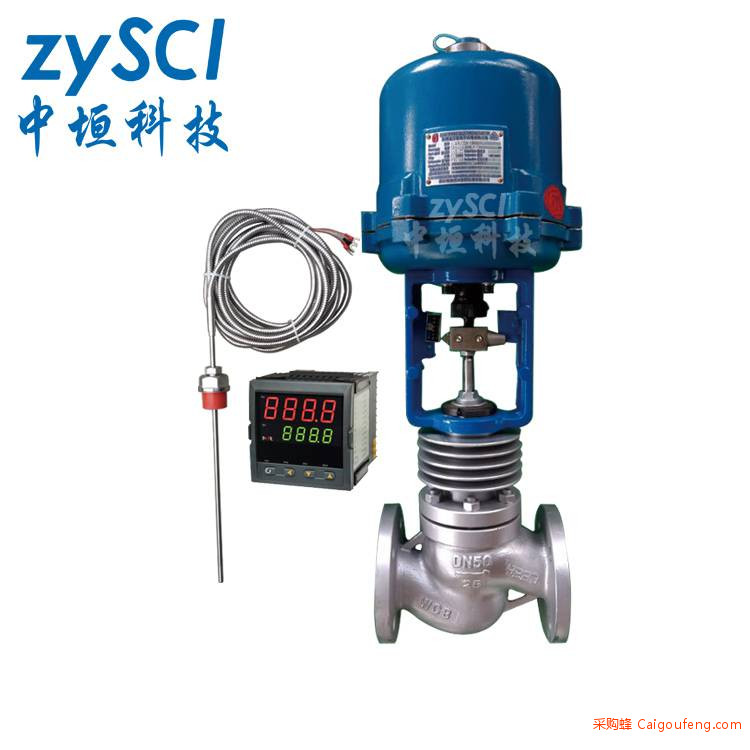

ZAZP-W分体式电动单座温度调节阀-***阀门推荐-杭州中垣，温度设定方便，运行期间也可连续调节。由电动单座调节阀（或防爆型电动调节阀）、智能PID调节器及PT100温度传感器等附件组合而成，具有高控制精度（可达到±0.2%的控制精度）。根据用户需要，分别有加热型与冷却型两种结构。
1.1 ZAZP-W分体式电动单座温度调节阀概述：杭州中垣ZYSCI

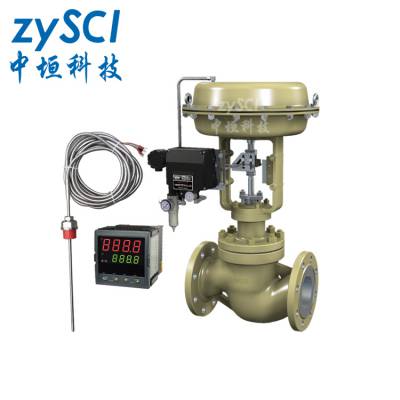

ZAZP-W分体式电动单座温度调节阀采用自反馈系统，PT-100传感器通过采集被调介质自身的实时温度变化，经智能PID调节器转换为DC4-20mA的标准控制信号来控制气动薄膜调节阀的开启度，从而能直接对蒸汽、热气、热油等介质的温度实行自动PID调节和控制，亦可使用在防止过热或热交换场合。
1.2 ZAZP型单座调节阀产品特点：杭州中垣ZYSCI
a)ZXP型气动薄膜单座调节阀采用上部导向结构，导向面积大，动作稳定性好；同时改变传统的导向套与上阀盖分体式，而采用一体式，有利阀的同心度，提高调节精度，并且加深导向深度，大大提高阀杆的使用寿命，特别在高压差工况下，效果特明显；
b)流道呈S流线形，压降损失小；
c)流通量大，可调比宽；
d)流量特性符合IEC534标准
e)执行机构采用多弹簧膜片式，输出力大，动作***；
f)密封面根据不同工况，采用不同密封方式：面面密封、斜倒角密封、唇密封、线面密封。
公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定Kv | 性 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等***比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
额定行程L(mm) | 16 | 25 | 40 | 60 | ||||||||
气动膜片有效面积 Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||||
固有流量特性 | 线性、等***比 | |||||||||||
固有可调比 | 30:1、50:1 | |||||||||||
允许泄漏量 | 硬密封: Ⅳ级(10^-4×Kv);软密封:Ⅵ级(参见GB/T4213-2008) | |||||||||||
